晶振頻差

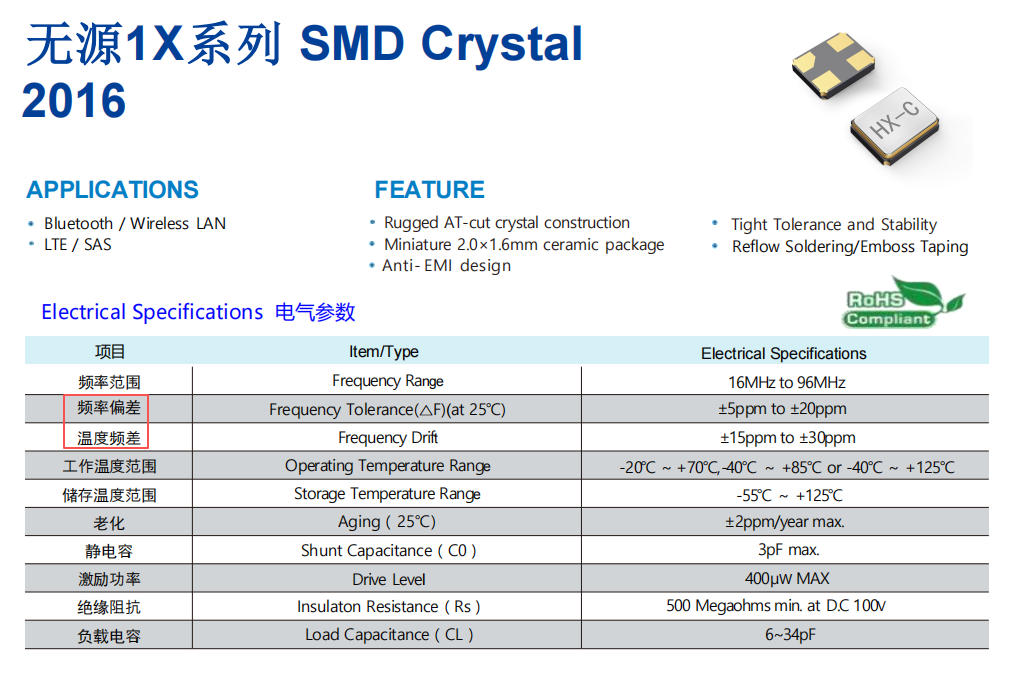

頻差指的是晶振的一個電氣參數，如上圖所示。
包括常溫25℃下及工作溫度范圍內的頻率偏差程度。一般情況下，晶振規格書中都有注明調整頻差和溫度頻差。
晶振頻偏
頻偏可以指晶振在實際工作中偏離中心頻率的程度，也可以指晶振偏離允許頻差范圍的程度。一般情況下，談及頻偏，我們指的是晶振在實際工作中，輸出頻率精度超出芯片允許范圍，已經造成系統不穩定或不工作。
1、在無源晶振電路應用中，晶振頻偏問題較多出現，這主要與無源晶振選型及電路應用有關。
2、在有源晶振電路應用中，若出現頻偏問題，則主要與晶振選型有關，建議選擇品質合格及精度更好的有源晶振產品。
晶振跳頻
跳頻針對晶振應用來說，不管是無源晶振還是有源晶振，都是一個嚴重的問題。這已經遠遠超出頻差或頻偏范圍。換句話說，芯片方案要求的晶振頻率為62.400000MHz，晶振實際輸出為64.500000MHz，或65.000000MHz，這就意味著你去菜市場想買黃瓜，實際買到的卻是絲瓜。你的涼拌菜“拍黃瓜”肯定要泡湯了。
晶振出現“跳頻”問題，原因只有一個，就是晶振本身品質不合格。
